Halógen-til-LED MR16 jarðsprengjusvæðið: Prófa samhæfni spennu og temja spennusveiflur
Endurnýjun eldri halógen-undirstaða lág-ljósakerfis með orku-hagkvæmum MR16 LED perum lofar umtalsverðum sparnaði og langlífi. Hins vegar eru umskiptin full af hugsanlegum gildrum, fyrst og fremst miðuð við spennusamhæfni og næmi fyrir spennusveiflum. Skilningurhvernigtil að prófa eindrægni oghvers vegnajafnvel minniháttar spennusveiflur (±10%) valda eyðileggingu á sumum ljósdíóðum er mikilvægt fyrir árangursríka, flöktandi-frjálsa uppfærslu.

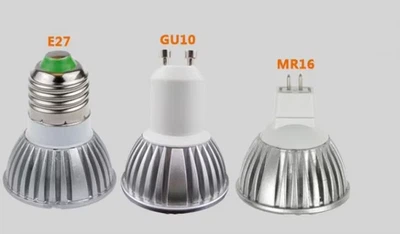

Hluti 1:Prófa MR16 LED samhæfni við núverandi spennubreyta
Kjarnaáskorunin liggur í grundvallarmuninum á halógenlömpum og LED-skiptum þeirra:
Halógen lampar:Einfalt viðnámsálag. Þeir draga tiltölulega stöðugan straum sem er í réttu hlutfalli við spennuna sem fylgir (lögmál Ohms: I=V/R). Þeir sýna stöðugt, fyrirsjáanlegt álag á spenni.
MR16 LED lampar:Flókin rafeindatæki. Þau innihalda innri drifrás (smáaflgjafa) sem breytir innkominni AC spennu (venjulega 12V AC) í nákvæma DC spennu og straum sem krafist er af LED flísnum. Þessi rekill sýnir ólínulega, oft rafrýmd, álag á spenni.
Spennitegundir og einkenni þeirra:
Segulspennir (toroidal) spennir:
Hvernig þeir virka:Hefðbundnir járn-kjarnaspennar sem lækka netspennu (td 120V/230V AC) í lágspennu (td 12V AC) með því að nota rafsegulinnleiðslu. Einfalt, öflugt, áreiðanlegt.
Samhæfisvandamál með LED:
Lágmarksálagskröfur:Margir segulspennir þurfa lágmarksaflnotkun (td 20W, 35W, 50W) til að virka rétt og stjórna spennu. Einn lítill- LED lampi (td 5W) fer oft langt undir þessu lágmarki.
Undir-Load Effects:Undir lágmarksálagi getur úttaksspenna spenni hækkað verulega yfir 12V AC. Þessi ofspenna leggur áherslu á LED-drifinn. Spennikjarninn getur einnig titrað heyranlega (suð).
Innrásarstraumur:Þó að það sé yfirleitt minna vandamál fyrir segulmagnaðir en rafeindatækni, getur rafrýmd eðli sumra LED-rekla valdið miklum upphafsstraumum sem streitu á eldri spennum.
Prófunarsamhæfi:
Athugaðu Transformer einkunn:Tilgreindu lágmarks- og hámarksálag spennisins (í vöttum eða VA - volta-ampara). Þetta er venjulega prentað á miðann.
Reiknaðu heildarálag:Leggðu saman rafaflalltLED lampar sem spennirinn mun knýja. Gakktu úr skugga um að þessi heildarfjöldi séhér að ofanspenni er sagtlágmarks álagog undir hámarksálagi.
Hleðsluviðnámspróf (ef óvíst):Ef reiknað álag er á mörkum eða þig grunar vandamál:
Tengdu fyrirhugaða LED lampa við spenni.
Varlega measure the output voltage (AC) with a multimeter under load. If it reads significantly above 12V AC (e.g., >13V AC) með aðeins ljósdíóða tengdum, álagið er líklega of lágt.
Bættu við aflviðnámi (gallaálagi) samhliða lamparásinni. Veldu viðnám sem er metið fyrir það afl sem þarf til að koma heildarálagi yfir lágmark spennisins (td 10W eða 20W viðnám). Gakktu úr skugga um að það sé líkamlega metið til að höndla hitaleiðni á öruggan hátt og fest á viðeigandi hátt.
Endur-mældu spennuna. Það ætti að vera stöðugt nær 12V AC. Fylgstu með hvort flöktið hættir.
Athugið:Með því að bæta við líknarhleðslu útilokar það nokkurn orkusparnað en getur verið raunhæf lausn fyrir-að-að skipta um spenni.
Rafrænir (há-tíðni) spennir:
Hvernig þeir virka:Notaðu fast-raftæki til að skera rafmagnsstrauminn í há-rafstraum (tugi kHz), lækka hann með litlum ferrít-kjarnaspenni og leiðrétta hann stundum. Minni, léttari, oft hægt að deyfa og skilvirkari en segulmagnaðirþegar rétt er hlaðið.
Samhæfisvandamál með LED:
Lágmarksálagskröfur:Margir rafeindaspennar eru meðenn strangarilágmarksálagsþörf en segulmagnaðir (td 5W, 10W). Eitt lítið-afl LED gæti ekki uppfyllt þetta.
Undir-Load Effects:Undir lágmarksálagi mega rafeindaspennar:
Flökt:Kveiktu og slökktu hratt á hringrásinni þar sem innri hringrásir finna ófullnægjandi álag og reyna að endurræsa.
Buzz/Hum:Heyrilegur hávaði frá-hátíðniskiptum sem eiga í erfiðleikum.
Lokaðu alveg:Neita að kveikja á lampanum.
Framleiða brenglað úttak:Mynda ó-skútulaga bylgjuform eða óstöðuga spennu.
Yfir-núverandi vernd:Næmur fyrir rafrýmd innblástursstraumi LED-rekla, sem getur hugsanlega kveikt á lokun.
Samhæfni við Driver Topology:Sumir rafeindaspennar búast við hálfgert-viðnámsálagi. Mjög rafrýmd LED ökumenn geta óstöðugleika sveiflurásar spennisins. Transformers sem nota „púls-start“ eða „soft-start“ kerfi geta verið sérstaklega erfið.
Prófunarsamhæfi:
Athugaðu Transformer Specs:Þekkjanákvæmlágmarksálagsþörf (W eða VA).
Reiknaðu heildarálag:Gakktu úr skugga um að LED hleðsla fari yfir lágmarkið.
Próf og athugun (mikilvægt):Þetta er oft hagnýtasta prófið vegna þess hversu flókið samskipti eru:
Settu upp fyrirhugaða LED lampa.
Fylgstu með hegðun: Strax flökt, suð, seinkað ræsingu-eða ekki hægt að kveikja á því benda til ósamrýmanleika.
Prófaðu "LED Compatible" Transformers:Ef núverandi spennir bilar skaltu skipta um hann fyrir einn sem er sérstaklega metinn fyrir LED álag (oft merktur "LED Driver" eða "Stöðug spenna"). Þetta hefur venjulega mjög lágt eða núll lágmarksálagskröfur og veita stöðugt 12V AC framleiðsla.
Sveiflusjá (háþróaður):Endanleg prófun felur í sér að skoða úttaksbylgjulögun spennisins undir álagi með sveiflusjá. Hrein, stöðug ~12V RMS sinusbylgja gefur til kynna góða samhæfni. Bjöguð bylgjulög (ferningur, trapisulaga, gaddótt) eða verulegur spennuóstöðugleiki (dropa, gára) gefa til kynna ósamrýmanleika. Þetta er venjulega utan sviðs flestra DIYers.
Bestu starfsvenjur almennra prófa:
Prófaðu einn lampa fyrst:Áður en þú skuldbindur þig til að skipta um öll halógen í hringrás skaltu prófa samhæfni við einni LED lampa á þeirri hringrás.
Athugaðu forskriftir lampa:Leitaðu að MR16 ljósdíóðum sem tilgreina sérstaklega samhæfni við "segulspenna" eða "rafræna spennubreyta." Sumir kunna að tilgreina lágmarks-/hámarkskröfur um VA.
Íhugaðu sérstaka LED rekla:Fyrir nýjar uppsetningar eða vandaðar rafrásir er oft áreiðanlegasta lausnin að skipta út gamla spenni fyrir nútímalegan, stjórnaðan 12V AC LED drif sem hannaður er fyrir lítið/ekkert lágmarksálag.
Varist blandað álag:Forðastu að blanda saman halógen- og LED-lömpum á sama spenni nema það sé sérstaklega staðfest, þar sem halógenin gætu dulið undir-álagsástand fyrir LED-ljósin þegar slökkt er á þeim eða bilað.
Part 2:Hvers vegna ±10% spennusveifla er LED-dráp
Þó að 10,8V til 13,2V sveifla (±10% af 12V) sé oft álitin ásættanleg fyrir halógenperur og mörg rafeindatæki, þá skapar það verulega hættu fyrir MR16 LED perur. Hér er ástæðan:
Varnarleysi LED ökumannsinntaksstigs:
Leiðrétting og sléttun:LED-drifinn leiðréttir fyrst komandi 12V AC í DC. Þessi DC spenna er um það bil 1.414 sinnum AC RMS spennan að frádregnum díóðufalli (Vdc ≈ Vac_rms * √2). Svo:
Við 10,8V AC: Vdc ≈ 10,8 * 1,414 ≈15,3V DC
Við 12,0V AC: Vdc ≈ 12,0 * 1,414 ≈17,0V DC
Við 13,2V AC: Vdc ≈ 13,2 * 1,414 ≈18,7V DC
Þéttaspenna:Þessi púlsandi DC er sléttur með rafgreiningarþéttum á ökumannsborðinu. Þessir þéttar eru með hámarks spennu (WV - vinnuspennu), oft valin með lágmarks loftrými fyrir ofangert ráð fyrirJafnspenna (td 25V þéttar fyrir 17V DC inntak). Með því að starfa stöðugt við 18,7V DC ýtir þéttinum hættulega nálægt eða út fyrir WV mörkin, sem eykur bilanatíðni verulega (leka, bungur, sprenging).
Takmörk eftirlitsaðila/breytir:Næsta DC-DC breytirþrep (td buck converter) sem knýr LED-ljósin hefur skilgreint innspennusvið. 13.2V AC þýðir ~18,7V DC, sem getur farið yfir hámarksinntaksspennuforskrift IC breytisins eða stuðningshluta hans (eins og MOSFET), sem leiðir til tafarlausrar bilunar eða hitauppstreymis.
Útfallsspenna og flökt:
DC-DC breytirþrepið krefst lágmarksinntaksspennu (V_in_min) yfir úttaksspennu til að virka rétt. Þetta er „fallspennan“.
Við 10,8V AC (~15,3V DC) gæti inntaksspennan lækkaðhér að neðanV_in_min á breytinum meðan á hluta AC hringrásar stendur eða við skammvinn skilyrði.
Niðurstaða:Umbreytirinn slokknar með hléum, sem veldur sýnilegumflöktandi. Þessi stöðuga kveikja/slökkva hjólreiðar leggur einnig hitaálag á hluti.
Hitaálag og ótímabær öldrun:
Yfirspenna (13,2V AC / ~18,7V DC):Umframspennu verður að dreifa sem hita með reglugerðarrásum ökumanns. Afldreifing (P_tap) eykst nokkurn veginn með veldi yfirspennunnar. Þetta hækkar innra hitastig verulega.
Undirspenna (10,8V AC / ~15,3V DC):Þó að það sé minna eyðileggjandi strax, neyðir það breytirinn til að vinna meira til að viðhalda nauðsynlegum LED-straumi, sem gæti einnig aukið tap og hitastig ef hann er í notkun nálægt brottfallsmörkum hans.
Áhrif:Hátt hitastig flýtir verulega fyrir niðurbroti allra rafeindaíhluta - rafgreiningarþétta (þurrkun), hálfleiðara (aukinn lekastraumur, hitauppstreymi), lóðasamskeyti (þreyta). Hver 10 gráðu hækkun yfir einkunn íhluta geturhelmingavæntanlegur líftími þess. Ótímabær bilun ökumanns er algeng niðurstaða.
Samskipti við ósamhæfða spennubreyta:
Eins og rætt hefur verið um eru ósamhæfir spennar (sérstaklega undir-hlaðin segulmagnaðir eða óstöðug rafeindatækni)sjálfum sérhætt við að gefa út spennu utan 10,8V-13,2V sviðsins. Vanhlaðinn segulmagnaðir gæti auðveldlega gefið út 14V AC eða meira. Rafeindaspennir sem eiga í erfiðleikum gæti valdið óreglulegum toppum eða brottfalli. Þetta eykur spennuálagsvandann verulega.
Niðurstaða: Farið var yfir endurbygginguna með góðum árangri
Endurútbúnaður MR16 halógena með LED krefst vandlegrar skoðunar á núverandi innviðum, fyrst og fremst spennum. Prófun felur í sér að skilja tegundir spenni (segulmagnaðir vs rafrænir), sannprófa lágmarksálagskröfur og hagnýt athugun á flökt eða óstöðugleika. Að skipta út ósamhæfðum spennum fyrir sérstaka LED rekla er oft öflugasta lausnin.
Varnarleysið fyrir því að virðast hóflegar ±10% spennusveiflur stafar af flóknum rafeindabúnaði LED-drifsins. Ofspenna leggur áherslu á þétta og þrýstijafnara, sem getur hugsanlega valdið hörmulegri bilun. Undirspenna veldur flökt og hitaálagi vegna brottfalls breytisins. Báðar öfgarnar flýta fyrir öldrun íhluta vegna of mikils hita. Þetta næmi er í grundvallaratriðum frábrugðið seiglu einfaldra halógenþráða.
Velgengni fer eftir:
Passar álagið:Tryggja að spennirinn sjái nægilegt og samhæft álag.
Stöðug spenna:Veitir hreint, stjórnað 12V straumstreymi innan þröngra vikmarka.
Velja gæða lampar:Val á MR16 ljósdíóðum sem eru hannaðar fyrir samhæfni við algengar spennigerðir og með öflugri hönnun drifstjóra sem þolir minniháttar sveiflur.
