Mastering the Spectrum: The Engineering BehindHvítt/RGB tvískiptur-Downlight-stýring á litaborði og litaöryggi

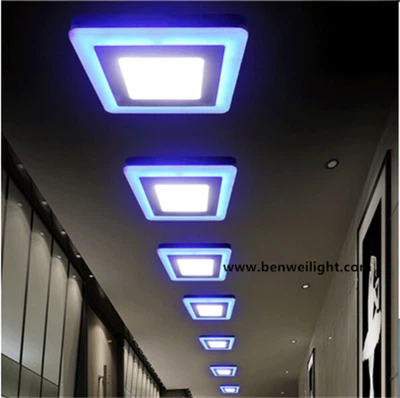

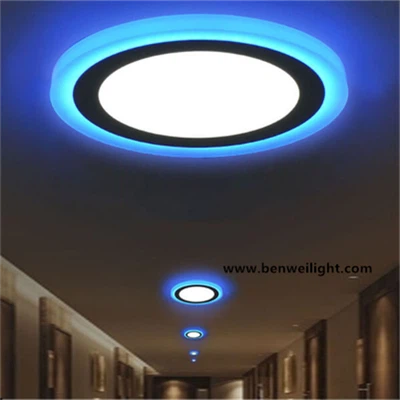

Hvítt/RGB tvöfaldur-litaður niðurljós á spjaldinu tákna hátind fjölhæfni í nútímalýsingu, sem blandar óaðfinnanlega saman hagnýtri lýsingu og kraftmiklu umhverfi. Að ná sjálfstæðri eða blandaðri stjórn á stillanlegu hvítu ljósi (td 2700K-6500K) og líflegum RGB litum, á sama tíma og það tryggir óaðfinnanlega lita nákvæmni og samræmda ljósafköst, krefst háþróaðrar verkfræði á mörgum sviðum. Við skulum kryfja tæknina sem knýr þessar snjöllu lampar.
1. Byggingarstofnun: Yfirborðsfræði ökumanns og stjórnunarrökfræði
Kjarnaáskorunin felst í því að stjórna sjálfstætt tveimur aðskildum ljósgjöfum innan eins búnaðar: stillanlegt hvítt LED fylki (sem sameinar venjulega kalt hvítt og heitt hvítt flís) og RGB LED fylki (rauður, grænir, bláir flísar). Þetta krefst háþróaðs ökumannsarkitektúrs:
Skiptu-Channel Driver Chips:Þetta er algengasta og sveigjanlegasta aðferðin fyrir há-downlights.
Uppbygging:Notar aðskildar, sérstakar akstursrásir (rásir) fyrir Tunable White (TW) fylkið og RGB fylkið. Oft gæti TW rásinni sjálfri verið skipt í tvær undirrásir- fyrir CW og WW LED. RGB rásin hefur þrjár undirrásir- (R, G, B).
Stjórna:Hver rás/undirrás- fær óháða púlsbreiddarmótun (PWM) eða stöðuga straumminnkun (CCR) merki frá miðlægum örstýringu (MCU). Þetta gerir nákvæma, einstaklingsbundna deyfingu CW, WW, R, G og B þáttanna.
Kostir:Gerir raunverulega sjálfstæða stjórn kleift. Hvíta ljósið er hægt að stilla mjúklega á CCT-sviðinu án þess að hafa áhrif á RGB og öfugt. Blöndunarstillingar (td að bæta fíngerðum RGB-liti við tiltekið hvítt) er náð með því að deyfa samtímis viðeigandi hvíta og litarás. Býður upp á yfirburða nákvæmni og lágmarkar truflun á milli ljóskerfanna tveggja. Auðveldar meiri aflmeðferð á hverja rás.
Ókostir:Flóknari PCB hönnun, hugsanlega hærri íhlutafjöldi og kostnaður.
Innbyggðar IC lausnir:Nýkomnir mjög samþættir ökumanns-ICs sameina margar rásir í eina flís.
Uppbygging:Einn IC gæti innihaldið, til dæmis, 5 sjálfstæðar úttaksrásir (CW, WW, R, G, B) eða samsetningu sem er fínstillt fyrir RGBW stýrirfræði.
Stjórna:MCU hefur samskipti við samþætta ökumanns IC í gegnum samskiptareglur eins og I2C, SPI eða sérviðmót og sendir skipanir fyrir æskilegt birtustig fyrir hverja rás. IC sér um flókna PWM kynslóð og núverandi reglugerð innbyrðis.
Kostir:Einfaldað PCB skipulag, hugsanlega minni íhlutafjöldi og borðstærð. Inniheldur oft háþróaða eiginleika eins og innbyggða-varmavörn, bilanagreiningu og sléttari deyfingarferla. Auðveldari vélbúnaðarþróun.
Ókostir:Getur boðið upp á minni sveigjanleika fyrir mjög-aflforrit samanborið við stakar skiptar-rásarhönnun. Val á sérstökum IC getur læst ákveðnum stjórnunareiginleikum. Kostnaður getur verið mismunandi.
Dómurinn:Þó að samþættir rafgeymir séu að ná tökum á sér, sérstaklega meðal-vörur og snjall-vörur,hágæða-downlights með tvískiptu-litaborði treysta að mestu á öflugri skiptan-rása reklaarkitektúrfyrir hámarks sveigjanleika, óháða stjórntryggð og aflmeðferð sem krafist er fyrir samræmda lýsingu á spjaldinu. MCU virkar sem leiðari, túlkar notandainntak eða sjálfvirkniskipanir og þýðir þær í nákvæm PWM merki fyrir hverja ökumannsrás.
2. Gullgerðarlist ljósblöndunar:Forðastu litafrávik
Til að ná markmiðslitnum – hvort sem er tiltekinn CCT eins og 4000K eða skær RGB litblær – þarf fullkomna blöndun einstakra LED útblásturs. Litafvik (ljósafleiðsla er verulega frábrugðin markmiðinu) og ójafnir ljósblettir (sýnilegur litaskilnaður eða „blobbar“) eru mikilvægar bilanir. Svona er barist gegn þeim:
Nákvæmni innlagning (flokkun):Þetta erfyrsta og mikilvægasta vörnin.
Ljósdíóða, jafnvel úr sömu lotu, hefur smá breytileika í litagildi (x,y litahnit) og framspennu. Framleiðendur prófa og flokka (kassi) ljósdíóða vandlega í mjög þétta þolhópa.
Stillanlegt hvítt:CW og WW LED eru settar í geymslu ekki bara fyrir birtustig heldur afgerandi fyrir sérstaka litaleika þeirra og CCT. Með því að nota náið innbyggða CW og WW LED tryggir fyrirsjáanlega CCT blöndun yfir sviðið.
RGB:Rauðar, grænar og bláar ljósdíóður eru þéttar settar fyrir ríkjandi bylgjulengd og birtustig. Þetta tryggir að þegar ekið er á sama núverandi stigi, framleiða mismunandi innréttingar sama lit.
Afleiðing:Notkun ljósdíóða sem eru illa innilokuð gerir samræmda litablöndun milli margra innréttinga ómögulega og veldur fráviki innan eins innréttingar.
Sjónverkfræðinám:Líkamlegt skipulag og dreifing eru í fyrirrúmi.
LED array skipulag:CW, WW, R, G og B LED eru raðað í mjög bjartsýni, oft slembiraðað eða dreift mynstri yfir allt spjald yfirborðið. Þetta kemur í veg fyrir þyrping svipaðra lita, sem veldur blettum.
Marg-lagsdreifing:Það er ófullnægjandi að setja einn dreifari yfir ljósdíóða.
Aðalsjóntæki (valfrjálst):Einstök aukaljósfræði (eins og litlar linsur eða endurskinsmerki) yfir hvern LED flís getur hjálpað til við að móta upphafsgeislann og hefja blöndunarferlið.
Blöndunarhólf/fjarlægð:Mikilvægt tómt rými (eða ljósleiðarplata) er á milli LED borðsins og aðaldreifarans. Þetta gerir ljóseindum frá mismunandi lituðum ljósdíóðum kleift að hoppa um og blandast samanáðurað lemja dreifarann.
Dreifingarstafla:Venjulega eru notuð 2-3 lög af sérhæfðum dreifingarefnum:
Djúp áferð/skipulögð dreifikerfi:Þessir dreifa mjög ljósi, brjóta upp geislamynstur og knýja fram mikla blöndun.
Samræmandi/hólógrafískir dreifarar:Getur hjálpað til við að stjórna geislahorninu á meðan það stuðlar að einsleitni.
Final Smooth Diffuser:Veitir sjónrænt óaðfinnanlegt, einsleitt yfirborðsútlit.
Ör-Lens Arrays (MLAs):Háþróuð spjöld geta notað lag af örsmáum linsum sem er nákvæmlega stillt yfir LED fylkið til að beina ljósi sem best inn í blöndunarhólfið/dreifara.
Rafræn kvörðun og bætur:Hugbúnaður lokar lykkjunni.
Verksmiðjukvörðun:Hágæða innréttingar mæla raunverulegt úttak hverrar rásar (x, y, Y eða litrófsgögn) og geyma einstaka kvörðunarstuðla í MCU. Þetta leiðréttir fyrir minniháttar afbrigði af binning og vikmörkum ökumannsá innréttingu.
Hitauppbót:LED litaútgangur breytist lítillega með hitastigi (sérstaklega blár og grænn). MCU vélbúnaðar fylgist með hitastigi (með skynjara) og stillir PWM hlutföllin á virkan hátt til að viðhalda marklitapunktinum.
Lokað-Loop Feedback (sjaldgæft, ný):Sum ofur-há-kerfi eru með örsmáa litskynjara innan innréttingarinnar sjálfrar, sem mæla stöðugt úttaksljósið og senda leiðréttingar aftur til MCU í rauntíma-.
Ítarlegri stjórnunaralgrím:MCU setur ekki bara kyrrstöðu PWM stig. Það notar flókin reiknirit til að þýða markliti (td CCT, Hue/Saturation, eða tiltekin xy hnit) yfir í nákvæm PWM gildi sem þarf fyrir hverja rás, með hliðsjón af kvörðunargögnum og hitaupplestri. Þetta tryggir að umbeðinn litur sé náð nákvæmlega.
3. Að ná óaðfinnanlegu blönduðu ljósi
Þegar stillanlegt hvítt og RGB er blandað saman til að búa til blandaðan lit (td heitan hvítan með fíngerðum gulbrúnum blæ), skína staðfræði ökumanns og stjórnunaralgrím sannarlega:
Markskilgreining:Notandinn velur grunn hvítan CCT (td 3000K) og æskilegan RGB lit (td gulbrúnt).
Reikniritvinnsla:MCU reiknar út nauðsynlega styrkleika:
Ákveður PWM hlutföllin fyrir CW og WW LED til að ná 3000K.
Ákveður PWM hlutföllin fyrir R og G (og hugsanlega minnkað B) LED til að búa til gulbrúnt.
Reiknar endanlega framleiðsla meðað blanda samanþessi tvö ljósróf. Þetta felur í sér að draga örlítið úr styrk grunnhvítunnar og bæta við útreiknuðum RGB styrkleika.
Framkvæmd ökumanns:Skiptu-rásarstjórarnir fá uppfærð PWM-merki fyrir allar 5 rásirnar samtímis.
Optísk blanda:Innblandað LED fylkið og háþróaðir dreifarar blanda saman ljósinu frá öllum virkum rásum í einn, einsleitan geisla af æskilegu lituðu hvítu ljósi. Nákvæmni samsetningin tryggir að Amber úr RGB fylkinu blandist fyrirsjáanlega saman við 3000K hvítt.
Niðurstaða: Tæknisinfónían
Galdurinn við hvíta/RGB tvöfalda-lita niðurljósið á spjaldinu liggur ekki í einum íhlut, heldur í samfelldri samþættingu margra háþróaðrar tækni.Skipta-rásarstjórnararkitektúr veita nauðsynlegar óháðar stjórnunarleiðir. Nákvæmur LED-binning myndar grunninn að lita nákvæmni. Fjöl-laga ljósdreifingarkerfi, vandlega hönnuð LED útlit og blöndunarhólfa eru eðlisfræðileg vélin fyrir einsleitni.Að lokum,háþróuð MCU vélbúnaðar með kvörðun og hitastjórnun virkar sem greindur leiðari,þýða óskir notenda í fullkomlega útfært ljós. Það er þessi flókna sinfónía sem gerir þessum innréttingum kleift að skila bæði nákvæmri hagnýtri lýsingu og grípandi kraftmiklum litum, allt frá óaðfinnanlegu, einsleitu spjaldi, laus við frávik eða ójöfn bletti. Eftir því sem IC ökumenn verða öflugri og sjónvísindum fleygir fram, getum við búist við enn meiri tryggð og stjórn í framtíðinni með blendingslýsingu.
