Uppsetningarleiðbeiningar: PX24500 RGB LED borði með veggstýringu
Verkfæri og efni sem þú þarft:
PX24500 RGB stjórnandi
Veggstýring
CAT5/netsnúrur
2 kjarna rafmagnssnúra
Flat skrúfjárn-
Vírklippur
Skref-fyrir-skref leiðbeiningar:
Tengdu RGB spóluna:
Losaðu um skautana á PX24500 stjórnandanum.
Settu vírana frá RGB LED límbandinu þínu í réttar tengi:
SvarturtilV+
RauðurtilR
GrænntilG
BlártilB
Herðið skautana til að festa vírana.
Tengdu rafmagnssnúrurnar:
Finndu rafmagnsinntakstengurnar á PX24500.
Settu 2 kjarna rafmagnssnúruna þína í+ (Jákvæð)og– (Neikvætt)skautanna og herða þær.
Fyrir marga stýringar:Daisy-keðja rafmagnssnúrurnar frá einni einingu til annarrar. Gakktu úr skugga um að einn laus kapall sé eftir til að tengjast aðalaflgjafanum síðar.
Undirbúðu CAT5 snúruna:
Taktu eina CAT5 snúru og fjarlægðu plasttengið frá öðrum endanum til að afhjúpa einstaka víra.
Tengdu veggstýringuna:
Settu tilbúna enda CAT5 snúrunnar í tilgreinda rauf aftan á veggstýringunni.
Tengdu stjórnandann við kraftpakkann:
Stingdu hinum enda CAT5 snúrunnar (frá veggstýringunni) í"Stjórnandi"tengi á PX24500.
Taktu síðan aðra CAT5 snúru og stingdu henni í"DMX úttak"tengi á PX24500.

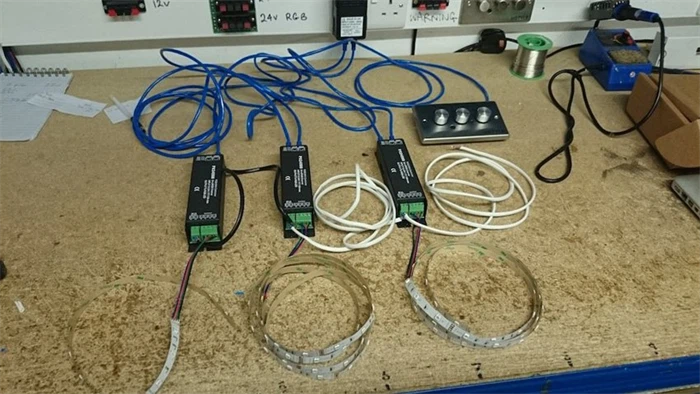

Daisy-Chain margar einingar (ef við á):
Til að tengja fleiri PX24500 einingar skaltu keyra CAT5 snúruna frá fyrstu einingunni"DMX úttak"tilneðst "DMX IN"port á næstu einingu.
Haltu áfram þessari keðju, þar sem síðasta einingin í keðjunni hefur tóman topp"DMX OUT"höfn.
Kveiktu á kerfinu:
Stingdu PX24500 aflgjafanum í rafmagnsinnstungu.
Að lokum skaltu tengja lausa enda 2 kjarna rafmagnssnúrunnar við LED aflgjafann þinn.
Frágangur:
RGB LED borðið þitt ætti nú að kvikna. Notaðu veggstýringuna til að velja liti, breyta stillingum og stilla lýsinguna að þínum óskum.
