Sprengingaröryggi-LED rör: Hönnun, efni, árangur og hættulegt umhverfi

Eftir því sem öryggiskröfur í iðnaði aukast hefur-sprengihelda LED-rörið komið fram sem lykilljósalausn fyrir-hættulegt umhverfi, sem sameinar orkunýtni, langan líftíma og sprengivörn. Ólíkt venjulegum flúrrörum, hefur það sömu stærð og IEC T8, svo það er auðvelt að skipta um það. Mikið notað í olíuvinnslu, jarðolíuverksmiðjum, sjávarpöllum og hernaðaraðstöðu, þessi vara tekur á mikilvægum öryggisþörfum á svæði 1/2 hættusvæðum með IIA, IIB og IIC sprengilofttegundum. Þessi grein fylgir EEAT meginreglunni, samþættir viðurkennd prófunargögn, vottunarstaðla og tæknilega hönnunarinnsýn til að kanna burðarvirkishönnun, efnisval, frammistöðuprófun og notkunarkosti sprengi-heldra LED röra. Það virkar sem fullkomið úrræði fyrir öryggisverkfræðinga, aðstöðustjóra og fagfólk í innkaupum, þar á meðal upplýsingar um tæringarþolnar-sprengingarþolnar-LED-rör, há-loftsprengingar-heldar LED-rör og aðrar sérstakar gerðir.

Hverjar eru kjarnakröfur um uppbyggingu og efnishönnun fyrir sprengivörn-LED rör?

Öryggi og áreiðanleiki sprengi-sönnunarLED rörráðast af ströngri burðarhönnun og -afkastamiklu efnisvali, í samræmi við alþjóðlega sprengivörn-staðla (GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.3-2021).

Samsett sprenging-sönnunarbygging

Varan samþykkir anEx d eb II C Gb samsett sprengiefni-held uppbygging, samþætta loghelda (Ex d) og aukið öryggi (Ex e) hönnun:

Eldvarið hólf: TheLED ljósuppsprettuholið er hannað sem eldheldið, með nákvæmum-mótuðum samskeytum og hjúpun til að innihalda innri sprengingar. Allar eyður eru lágmarkaðar til að koma í veg fyrir útbreiðslu loga í ytra sprengifimt andrúmsloft.

Auknar öryggisstöðvar: Lampapinnar og raftengingar eru flokkaðar sem aukið öryggi, sem útilokar hættu á bogamyndun og neistaflugi við venjulega notkun.

Innsiglun og umhjúpun: Kísillþéttingar tryggja loftþétta þéttingu á milli slöngunnar og tengjanna, með límbindingarlengd sem er meira en eða jafnt og 10 mm. Epoxýplastefnishlíf (lengd meiri en eða jafnt og 20 mm) er sett á raflögn og skrúfuna til að auka sprengi-heldni.

Sprengingarþétta LED-rörið samanstendur af lykilhlutum: rörhluta, tengjum, LED-undirlagi, hitavaski úr áli, stöðugum straumdrifli, þéttingum og lampapinnum. Samþætta álsniðið innan rörsins þjónar sem aðal hitaleiðnimiðillinn, sem tekur á hitastjórnunaráskoruninni í lokuðum sprengivörnum-hönnun.

Hár-efnisval

Efnisval setur sprengivörn, endingu og sjónvirkni í forgang:

Tafla 1: Efnisval og árangursmælingar

PC efni er æskilegt fyrir slönguna vegna óvenjulegra eiginleika þess: það þolir 2 MPa vatnsþrýsting í meira en eða jafnt og 10 s án leka eða aflögunar, hefur brothætt hitastig upp á -100 gráður og útilokar 80% af innri streitu. Höggþol þess er 250-300 sinnum hærra en venjulegs glers og 2-20 sinnum hærra glers, á sama tíma og það er helmingi þyngra og ekki eitrað við bruna sem er mikilvægt fyrir öryggi í hættulegu umhverfi.

Hönnun LED ljósgjafa og bílstjóra

LED ljósgjafi: Há-gæða flís (td Hongli, CREE, Lumileds) eru valdir, með rekstrarafl Minna en eða jafnt og 70% af nafnflísaafli til að tryggja langlífi. Lykilbreytur eru meðal annars litahiti 5700K±300K (sérsníðanlegt 3500K-6500K), hitastig á mótum (Tj) Stærra en eða jafnt og 120 gráður, litabirgðastuðull (Ra) Stærra en eða jafnt og 80, ljósvirkni Stærri en eða jafnt og 120 lm/V jafnt og 120 lm/V, og mikil andstæðingur 20 lm/V. Undirlagið úr áli hefur hitaleiðni sem er meira en eða jafnt og 1,5 W/(m·K) til að auka varmaflutning.

Bílstjóri fyrir stöðugan straum: Helstu kröfurnar eru að úttaksspennan haldist stöðug innan ±10% af innspennu, breytivirknin sé að minnsta kosti 85% og tækið uppfyllir UL 1310 (Class 2), UL 60950 og UL 1012 staðla. Hann er með 2,5 kV L-N yfirspennuvörn, yfirstraum/skammt-hringrás/opinn-hringrás/ofhitavörn og mjúka ræsingu/mjúka lokun til að koma í veg fyrir skemmdir á LED vegna innblástursstraums. Heildarharmónísk röskun (THD) Minna en eða jafnt og 15% tryggir samhæfni nets.

Hvernig á að tryggja hitastjórnun og staðfestingu á afköstum sprengingar-sönnunar LED rör?

Hitastjórnun er mikilvæg fyrir sprengivörn-LED rör, þar sem of mikill hiti getur dregið úr öryggi og líftíma. Strangt frammistöðuprófun tryggir samræmi við iðnaðarstaðla.

Varmastjórnunarkerfi

Í lokuðum- sprengivörnum girðingum fer varmaflutningur fyrst og fremst fram með leiðni. Hitastjórnunarkerfið fylgir þremur lykilleiðum:

Hitamyndun: LED flísar framleiða hita meðan á notkun stendur, sem er fluttur til undirlagsins úr áli með leiðni.

Hitaleiðni: Ál undirlagið flytur varma til samþætta álsniðsins innan rörsins, síðan til ytra umhverfisins með náttúrulegri loftræstingu.

Hagræðingarráðstafanir: Hönnuðir lágmarka geislamyndalengdina á milli LED undirlagsins og álsniðsins, auka þversniðsflatarmálið í varmaflæðisstefnunni og velja há-varma-leiðniefni til að draga úr hitauppstreymi.

Hitaprófanir voru gerðar á 12 sprengivörnum- LED-rörum (6 innréttingar, 2×18W á búnaði) með 253V inntak í 6 klukkustundir (hitabreyting Minna en eða jafnt og 1K/klst.). Niðurstöðurnar staðfesta að allir íhlutir virka undir hámarkshitastigi (td stöðugur straumdrifi Tc Minna en eða jafnt og 85 gráður) jafnvel við 45 gráðu umhverfishita.

Tafla 2 sýnir gögnin úr hitahækkunarprófinu:

Tafla 2: Niðurstöður hitastigshækkunarprófa

Alhliða árangursmat

Tíu 18W frumgerð-sprengingarheld LED-rör fóru í gegnum strangar prófanir til að sannreyna áreiðanleika, þar sem allar niðurstöður uppfylltu staðla:

Tafla 3: Niðurstöður árangursmats

Hverjir eru kostir forritsins og-orkusparnaðarávinningurinnSprengiþolnar-LED slöngur?

Sprengjuþolnar-LED-rör bjóða upp á sérstaka kosti fram yfir hefðbundnar flúrperur, sérstaklega hvað varðar orkunýtni og líftímakostnað.

Bein endurbygging og fjölhæf forrit

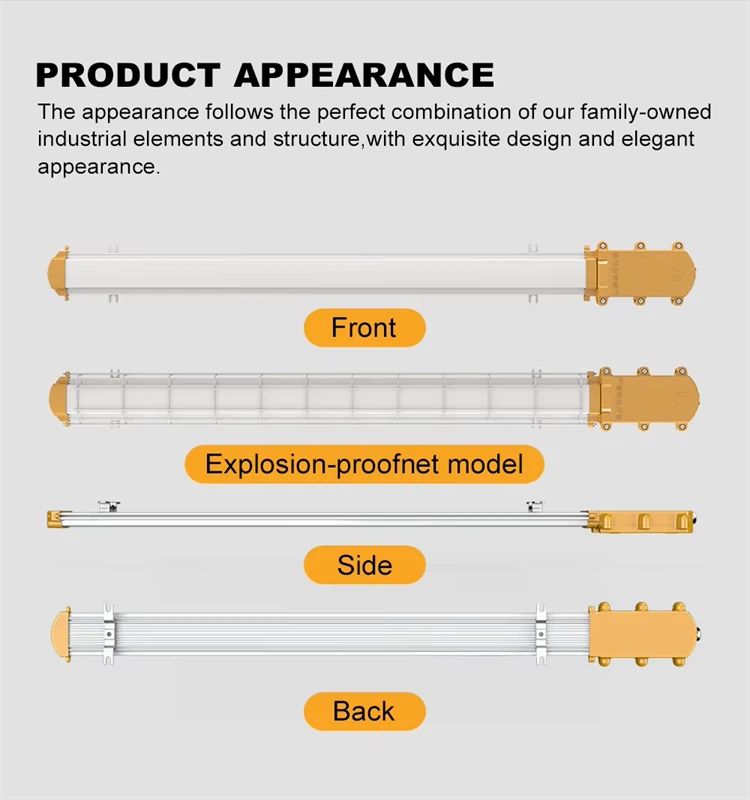

Varan passar við stærð venjulegra T8 flúrröra, sem gerir það kleift að skipta henni út fyrir venjulegar flúrrör án þess að breyta núverandi innréttingum eða bæta við kjölfestu. Það virkar með sprengivörnum-ljósum (eins og HRY91-Q algjörlega úr plasti LED innréttingum) sem eru með öryggisrofa (sem slökkva á aflinu þegar hlífin er opnuð) og loftop til að jafna þrýstinginn innan og utan, sem hindrar raka í að safnast upp. Hentar fyrir svæði 1/2 hættusvæði, það er mikið notað í olíuhreinsunarstöðvum, jarðolíuverksmiðjum, sjávarpöllum, hernaðaraðstöðu og eldsneytisbirgðum.

Orkusparnaður-og langur-líftími

Samanburður á frammistöðu á-sprengingarheldum LED-rörum og hefðbundnum T8 flúrperum staðfestir verulegan orkusparnað:

Tafla 4: Orkusparnaðarsamanburður-

Með svipuðu ljósstreymi dregur-sprengingarþétt LED-rörið úr orkunotkun um 50% og nær 55% orkusparnaði. 50.000-klst líftími þess (5x lengri líftími flúorljósa) lágmarkar viðhaldstíðni og kostnað sem er mikilvægur fyrir hættulegt umhverfi þar sem aðgangur að búnaði er krefjandi.

Algeng iðnaðarvandamál og lausnir fyrirSprengiþolnar-LED slöngur

Algeng mál

Óviðeigandi þétting eða hjúpun getur dregið úr-sprengiþéttum afköstum LED röra.

Ofhitnun af völdum stíflaðrar hitaleiðni eða ófullnægjandi varmahönnunar.

Uppspenna eða innblástursstraumur getur leitt til bilunar í LED.

Það geta verið ósamrýmanleiki við flokkun hættusvæða eða gasflokka.

Lausnir

Til að tryggja rétta þéttingu, notaðu kísillþéttingar með nægilega þjöppun og staðfestu lengd líms/hjúpunar (Stærri en eða jafn 10 mm/20 mm); skoða innsigli ársfjórðungslega með tilliti til slits. Fyrir ofhitnun, haltu hitaleiðniflötum hreinum, forðastu uppsetningu í lokuðum rýmum og tryggðu að undirlagið úr áli sé þétt tengt við hitavaskinn. Verndaðu þig gegn bylgjum með því að velja ökumenn með 2,5 kV+ yfirspennuvörn og setja upp viðbótarbylgjur í óstöðug rafkerfi. Komið í veg fyrir skemmdir á innkeyrslustraumi með því að staðfesta að ökumenn séu með mjúka byrjunarvirkni. Til að forðast ósamrýmanleika skaltu sannreyna sprengi-merkið (Ex d eb II C Gb) og tryggja að farið sé að kröfum um marksvæði (1/2) og gasflokk (IIA/IIB/IIC). Notaðu alltaf vottaðar vörur með gildum{12}}sprengjuvottorðum og fylgdu leiðbeiningum um „ekki opnast hlíf undir rafmagni“. Fyrir tæringar-viðkvæmt umhverfi skaltu velja áltengi með-tæringarvarnarhúð og PC efni sem þola efni.

Viðurkenndar tilvísanir

Staðlastofnun Alþýðulýðveldisins Kína gaf út þennan staðal árið 2021.GB/T 3836.1-2021: Sprengiefni – Hluti 1 útlistar almennar kröfur um búnað. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Staðlastofnun Alþýðulýðveldisins Kína. (2021).GB/T 3836.2-2021: Sprengiefni – Hluti 2: Búnaður varinn með eldföstum girðingum "d."https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Þetta skjal var gefið út af staðlastofnun Alþýðulýðveldisins Kína árið 2021.GB/T 3836.3-2021: Sprengiefni – Hluti 3: Búnaður verndaður af auknu öryggi „e.https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=5072E6644446540225644456E656E496E666F

Underwriters Laboratories (UL). (2022).UL 1310: staðall fyrir öryggi aflgjafa fyrir utan 8. flokk. https://standardscatalog.ul.com/standards/en/standard_1310_0

Underwriters Laboratories (UL). (2021).UL 60950-1: staðall um öryggi upplýsingatæknibúnaðar. https://standardscatalog.ul.com/standards/en/standard_60950_1_0

Wang, L. (2012). Markaðsgreining á pólýkarbónati.Efnaiðnaður, 30(8), 33-37.

Li, P. (2008). Hitagreining og hitaleiðnihönnun LED-ljósa.Kína Lighting rafmagnstæki, 12, 17-19.

Skýringar

Sprengingaröryggi-LED rör: Ljósabúnaður sem er hannaður fyrir hættulegt umhverfi til að koma í veg fyrir að eldfimar lofttegundir, ryk eða gufur kvikni í gegnum sérhæfða burðar- og efnishönnun.

The Composite Explosion-Proof Structure (Ex d eb II C Gb) sameinar tvenns konar öryggiseiginleika, eldföst (Ex d) og aukið öryggi (Ex e), sem gerir það hentugt fyrir svæði með

PC (pólýkarbónat): Há-fjölliða með framúrskarandi höggþol, hitastöðugleika og sjónræna eiginleika, mikið notuð í sprengi-heldum ljósaklefum.

Stöðugur straumdrifi: Rafeindabúnaður sem viðheldur stöðugu straumafköstum fyrir LED, mikilvægt fyrir stöðuga frammistöðu og líftíma í erfiðu umhverfi.

Varmaleiðni: Eiginleiki efnis sem mælir skilvirkni varmaflutnings, með hærri gildi (td Stærri en eða jafnt og 1,5 W/(m·K) fyrir undirlag úr áli) sem eykur hitaleiðni.

THD (Total Harmonic Distortion): Mælikvarði á straumbylgjulögun, með minna en eða jafnt og 15% sem tryggir samhæfni við rafmagnsnet og lágmarks truflun.

Svæðisflokkun: Skilgreinir tíðni viðveru sprengifims andrúmslofts (svæði 1: samfellt/tíð; svæði 2: einstaka sinnum) samkvæmt IEC/GB stöðlum.
