Leiðbeiningar um beina-vírtengingu með tvöföldum-tengdum T8 LED slöngum
Að skipta út hefðbundinni flúrlýsingu fyrir tvöfalda-enda T8 LED rör er áhrifarík leið til að bæta orkunýtni og ljósgæði. Ólíkt "plug-and-play" útgáfum, krefjast bein-víra (eða kjölfestu-hjáveitu) módel varanlegrar breytingar á núverandi ljósabúnaði. Þessi handbók veitir skýrt, skref-fyrir-skref yfirlit yfir ferlið.
Mikilvægar bráðabirgðasjónarmið
Áður en einhver vinna er hafin er mikilvægt að skilja eftirfarandi:
Öryggi fyrst:Gakktu úr skugga um að það sé alltaf slökkt á rafmagnsveitu ljósabúnaðarins við aflrofann áður en þú byrjar vinnu.
Gerð rör:Staðfestu að þú hafirbein-víreðakjölfestu-framhjátvöfaldur-LED slöngur. Þetta er ekki samhæft við núverandi blómstrandi straumfestingar.

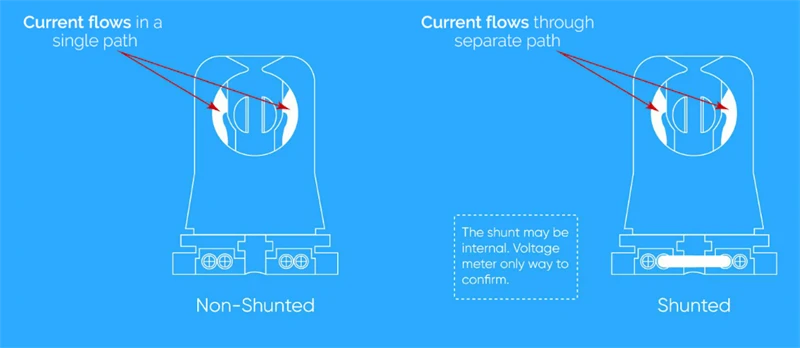

Legsteinar:Tvöfaldur-enda LED-rör þurfaó-shunted legstones(innstungurnar sem halda rörendanum). Burðarlegir legsteinar, algengir í flúrljósbúnaði með hraðbyrjun-, veita eina rafleið yfir báða tengiliðina. Ó-legir legsteinar bjóða upp á tvær aðskildar, sjálfstæðar leiðir. Flestar beinar-þráðaruppsetningar munu krefjast þess að þú skiptir um shunted legstones fyrir ó-shunted útgáfur.
Fagleg ráðgjöf:Ef þú ert ekki viss um einhvern hluta þessa ferlis eða skortir reynslu af rafmagnsvinnu er mjög mælt með því að hafa samband við viðurkenndan rafvirkja.
Yfirlit: Bein-vír vs. flúrljómun

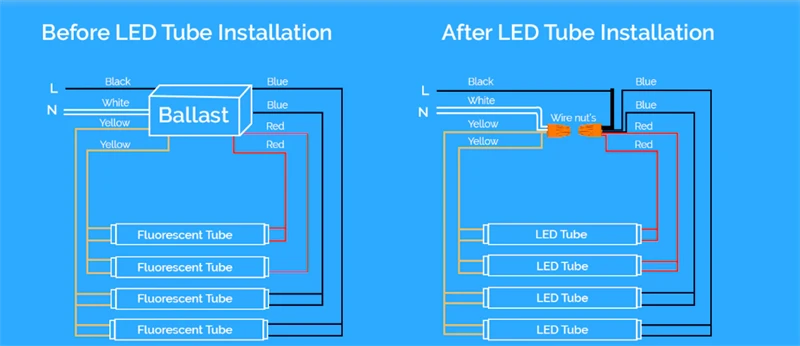

Í venjulegu flúrljósabúnaði flæðir kraftur í gegnum kjölfestu sem stjórnar straumnum til röranna. Í beinni-víra LED uppsetningu muntu fjarlægja þessa kjölfestu og straumlínuspennu beint í rörinnstungurnar.
Lykilmunur á túpum með -endum er hvernig þau fá afl:
Einfaldar-túpur:Taktu á móti bæði línu (heitum) og hlutlausum tengingum frá sama enda.
Tvöfaldar-túpur:Taktu á móti línu (heitu) tengingunni á öðrum endanum og hlutlausu tengingunni á hinum.
Uppsetningarleiðbeiningar
Skref 1: Undirbúðu innréttinguna og auðkenndu íhluti
Slökktu á aflrofanum og staðfestu að slökkt sé á honum.
Fjarlægðu gömlu flúrrörin og hlífina á innréttingunni til að fá aðgang að innri raflögnum.
Finndu kjölfestuna, legsteinana og rafmagnsvírana (venjulega svart fyrir línu og hvítt fyrir hlutlaust).
Skref 2: Fjarlægðu gömlu kjölfestuna
Notaðu vírklippur og klipptu varlega á vírana sem tengja kjölfestuna við legsteinana og rafmagnið. Klipptu vírana eins nálægt kjölfestunni og hægt er.
Fjarlægðu kjölfestuna úr festingunni. Þú gætir þurft að skrúfa það úr festingarfestingunni.
Mikilvægt:Fargið gömlu kjölfestunni í samræmi við staðbundnar reglur um rafeindaúrgang.
Skref 3: Staðfestu eða skiptu um legsteina
Gakktu úr skugga um að allir legsteinar séu ekki-skoðaðir. Ef þeir eru shuntaðir verður þú að skipta þeim út fyrir útgáfur sem ekki eru-shuntaðar.
Til að setja upp nýjan legstein skaltu þræða vírana frá festingunni í gegnum legsteinsbotninn, tengja þá við skauta legsteinsins og festa legsteininn á sinn stað.
Skref 4: Gerðu rafmagnstengingarnar
Raflagnaaðferðin fer eftir því hvort þú ert að setja eitt rör eða mörg rör í einni innréttingu.
Fyrir einn T8 LED rör:
Þetta krefst einfaldrar raðtengingar innan innréttingarinnar.
Tengdu viðLína (svart)vír frá rafveitu að einum pinna á legsteininum klannan endannaf innréttingunni.
Tengdu viðHlutlaus (hvítur)vír frá rafveitu að einum pinna á legsteininum ágagnstæðum endaaf innréttingunni.
Gakktu úr skugga um að allar tengingar séu öruggar með því að nota vírrær eða þrýstu-tengi inn.
Fyrir mörg T8 LED rör:

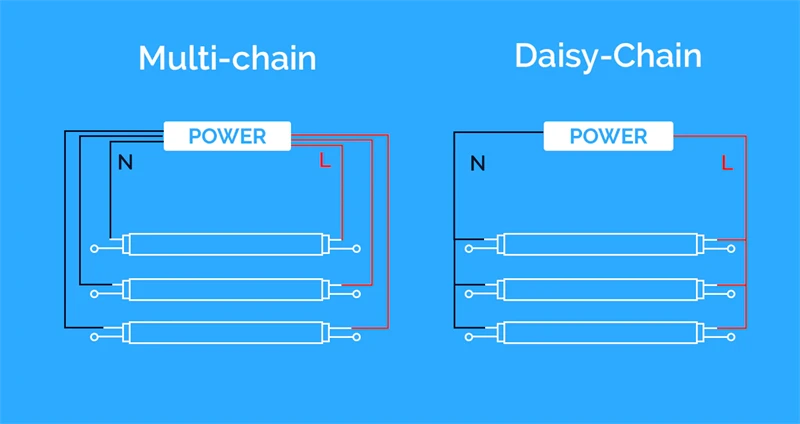

Mörg rör verða að vera tengd innsamhliða. Þetta tryggir að ef eitt rör bilar munu hinir halda áfram að starfa. Það eru tvær algengar aðferðir:
Marg-keðjuaðferð:
Keyrðu einstök pör af línu- og hlutlausum vírum frá aðaltengistaðnum að hverju setti legsteina. Þetta er mjög áreiðanleg aðferð en gæti notað meiri vír.
Daisy-Keðjuaðferð:
Þetta er skilvirkari raflögn tækni.
Settu línuvírinn í fyrsta legsteininn á annarri hlið innréttingarinnar. Notaðu síðan stuttan vír til að tengja frá seinni snertingu á sama legsteini við fyrstu snertingu á næsta legsteini, og svo framvegis.
Endurtaktu þetta ferli fyrir hlutlausa vírinn á gagnstæða hlið festingarinnar.
Mikilvæg öryggisathugasemd:Gakktu úr skugga um að Line- og Neutral-vírar í öllu ferlinu snerti aldrei hvor annan, þar sem það veldur skammhlaupi.
Skref 5: Lokaskoðun og prófun
Þegar allar tengingar eru öruggar og einangraðar skaltu stinga vírunum varlega inn í festinguna til að tryggja að þeir trufli ekki slöngurnar.
Settu festingarhlífina aftur upp.
Settu nýju T8 LED rörin með tvöföldum-enda með því að stinga þeim í legsteinana og gefa þeim fjórðungs-snúnu til að læsa þeim á sínum stað.
Komdu aftur á rafmagn á aflrofanum.
Kveiktu á innréttingunni. LED rörin ættu að lýsa upp samstundis án þess að flökta eða suð, sem gefur til kynna vel heppnaða uppsetningu.
Með því að fylgja þessum skrefum geturðu breytt flúrljósabúnaðinum þínum í nútímalega,-sparandi LED-lýsingu. Fyrir frekari upplýsingar eða sérstakar vörufyrirspurnir, vinsamlegast hafðu samband við leiðbeiningar framleiðanda eða hafðu samband við lýsingarsérfræðing.
